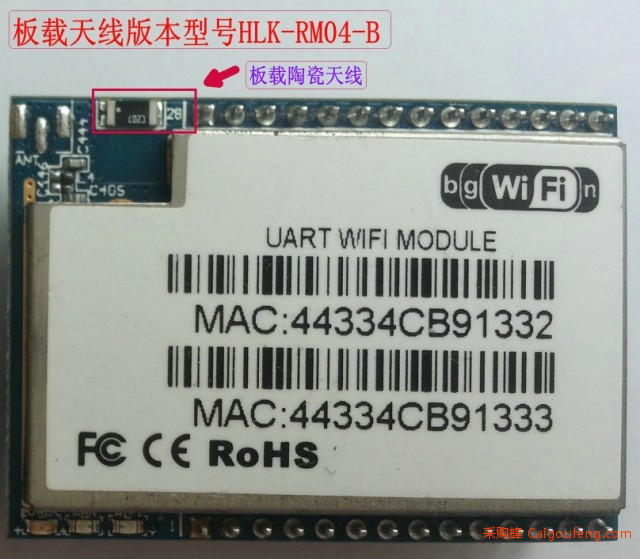

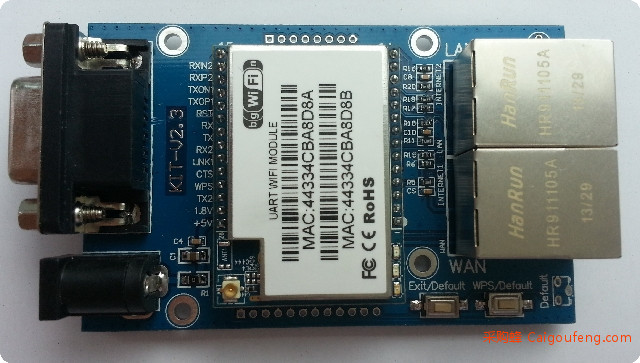

最新加屏蔽罩（默认板载陶瓷天线没焊的）
HLK-RM04 智能家居控制是海凌科电子新推出的低成本高性能嵌入式UART-ETH-WIFI(串口-以太网-无线网)模块。 本产品是基于通用串行接口的符合网络标准的嵌入式模块，内置TCP/IP协议栈，能够实现用户串口、以太网、无线网（WIFI）3个接口之间的任意透明转换。 通过HLK-RM04模块，传统的串口设备在不需要更改任何配置的情况下，即可通过Internet 网络传输自己的数据。为用户的串口设备通过以太网传输数据提供了快速的解决方案 |
1，串口转WIFI模块，串口转以太网模块，以太网转WIFI多功能WIFI模块，串口服务器模块，让你的串口设备轻松联网，全透明双向数据传输，保障最高限度的易用性和兼容性
2.模块集成10/100M自适应以太网接口,串口通信最高波特率高达230.4Kbps，TLL串口速率最高500KBPS
3.3.采用全球顶级网络芯片供应商雷凌ralink方案，原材料均采用TDK//村田等大牌厂家，奠定稳定可靠基础。每个模块均严格测试以及功率矫正，保证产品的一致性。
4.双串口、双网口和WIFI的自由转换，满足您的多种需求。WIFI支持802.11b/g/n
5.尺寸小：40*29（比信用卡三分之一还小）
6.工作温度:工业级: -25~75°C.
7.内置360M的MIPS CPU、16M的RAM和4M的FLASH和无线基带和射频前端以及多种外设总线
8.通过CE和FCC认证，支持IEEE 802.11 b/g/n，支持透明协议数据传输模式
9.支持目前市面上通用的WIFI加密方式和算法，WEP/WAP-PSK/WAP2-PSK/WAPI，加密类型 WEP64/WEP128/TKIP/AES
10.提供AT+指令集配置，提供友好的Web配置页面，通过网页配置（可定制出厂参数）

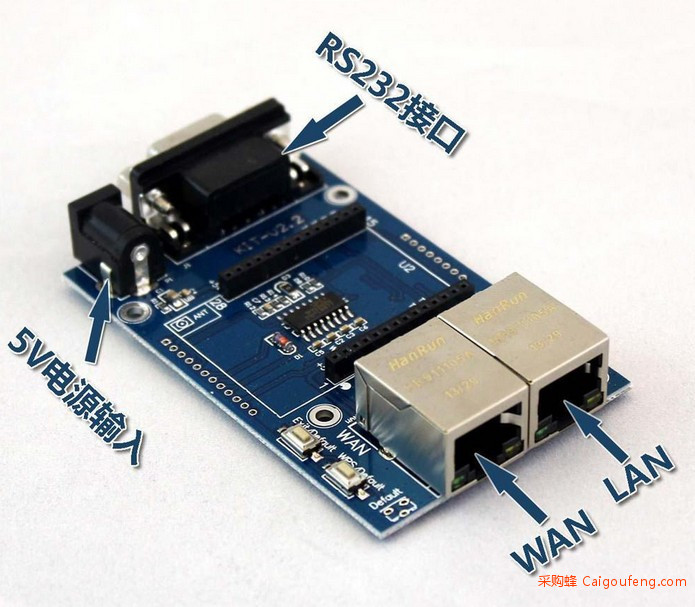

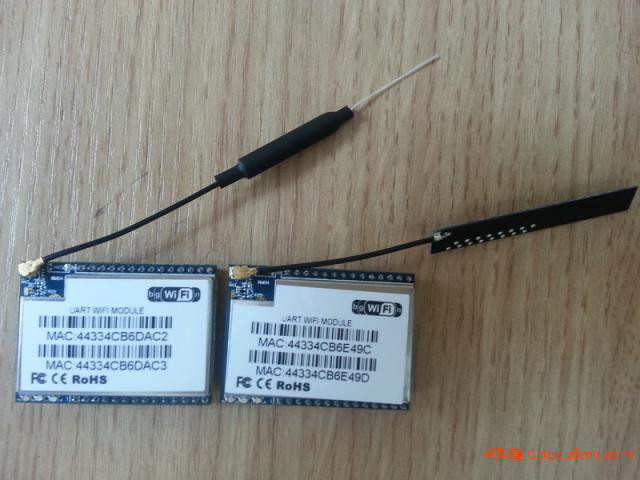

11.HLK-EM04模块可选内置板载或者外置天线，
12.支持无线WIFI工作在AP模式和节点(Station)模式，真正的硬件AP，支持iphone手机和android系统等所有WIFI连接 ，支持AP和station同时在线功能
13.可选TCP Server/TCP Client/UDP 工作模式，支持网络协议：TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP
14.支持DHCP自动获取IP，支持工作在AP模式时为从设备分配IP
15，串口速率可调，1200-230400
16，海凌科原厂出货，长期备有3000片现货，原厂技术支持，
17，提供友好实用的web界面，可提供定制化需求。可提供中性版本软件。可加入客户的logo和修改出厂化参数。
表2-1 产品技术规格
产品型号
HLK-RM04
支持的标准和协议
IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE
端口
WAN
1个10/100M自适应RJ45端口(
LAN
1个10/100M自适应RJ45端口
无线
参数
频率范围
2.4~2.4835GHz
传输速率
11n：270/243/216/162/108/81/54/27Mbps
135/121.5/108/81/54/40.5/27/13.5Mbps
130/117/104/78/52/39/26/13Mbps
65/58.5/52/39/26/19.5/13/6.5Mbps
IEEE 802.11g：54/48/36/24/18/12/9/6(自适应)
IEEE 802.11b：11/5.5/2/1M(自适应)
工作信道数
13
展频技术
DSSS(直接序列展频)
数据调制
DBPSK、DQPSK、CCK and OFDM(BPSK/QPSK/16-QAM/64-QAM)
灵敏度@PER
(错包率)
1500M：-68dBm@10% PER；130M：-68dBm@10% PER；
108M：-68dBm@10% PER；54M：-72dBm@10% PER
11M：-85dBm@8% PER；6M：-88dBm@10% PER
1M：-90dBm@8% PER；(典型值)
传输距离
室内最远100米；室外最远360米(因环境而异)
RF功率
≥14.5dBm (11n)/ ≥16.5dBm(11b/11g)EIRP
天线
板载天线或外接天线可选
网络介质
10base-T：3类或3类以上UTP 100base-TX：5类UTP
WIFI工作类型r
Client/AP/Route
QoS管理
设置上行带宽管理
设置下行带宽管理
系统服务
虚拟服务器：设置内部服务器提供给因特网用户访问
DMZ：当需要设置的虚拟服务器的开放端口不确定时,可以把它设置成DMZ主机
端口触发：可以实现无线路由器根据局域网访问因特网的端 口来自动开放向内的服务端口
设备管理
区域设置
NTP服务器设置
备份系统设置信息
从文件中恢复设置信息
恢复到出厂设置
软件升级
远程管理
重新启动
修改密码
WLAN安全模式
Open System
WPA-PSK
WPA2-PSK
WPAPSK
WPA2PSK(即WPA-PSK和WPA2-PSK混合模式)
WPA1WPA2(即WPA和WPA2混合模式)
串口转网络 最高传输速率 230400bps TCP连接 最大连接数>20 UDP连接 最大连接数>20 串口波特率 50~230400bps 其它参数 状态指示灯 状态指示 环境标准 工作温度：-20-60℃ 工作湿度：10%-90%RH（不凝结） 存储温度：-40-80℃ 存储湿度：5%-90%RH（不凝结） 其它性能 频段带宽可选：20MHz、40MHz，自动
特点：具有无线路由器全套功能：
HLK-RM04尺寸如下图所示：
本产品提供如上图所示的引脚，定义如下：
表2-2模块插针接口
号码
功 能
方 向
说 明
1
VDD5V
A
5电源输入
2
GND
GND
电源地
3
WLAN_LED
O
WIFI启动指示灯
4
3.3V
I
3.3V电源输出
5
link1
I/O
网口1 LED指示
6
USB_P
USB信号
7
USB_M
USB信号
8
I2S_SD
I2C DATA/GPIO
9
I2S_CLK
I2C CLK/GPIO
10
GIOP0
I/O
通用GPIO
11
TXOP1
I/O
网口1 TX-P
12
TXON1
I/O
网口1 TX-N
13
RXIP2
I/O
网口2 RX-P
14
RXIN2
I/O
网口2 RX-N
15
RXIN1
I/O
网口1 RX-P
16
RXIP1
I/O
网口1 RX-P
17
TXON2
I/O
网口2 TX-N
18
TXOP2
I/O
网口2 TX-P
19
RTS_N
I
全功能串口RTS
20
UART_RX
I
简易串口RX
21
UART_TX
O
简易串口TX
22
RXD
I
全功能串口RX
23
link2
I/O
网口2 LED指示I/O
24
CTS_N
O
全功能串口CTS
25
RIN
I
GPIO
26
TXD
O
全功能串口TX
27
1.8V
PoweOut
网口1.8V输出
28
VDD5V
PoweIn
5V输入

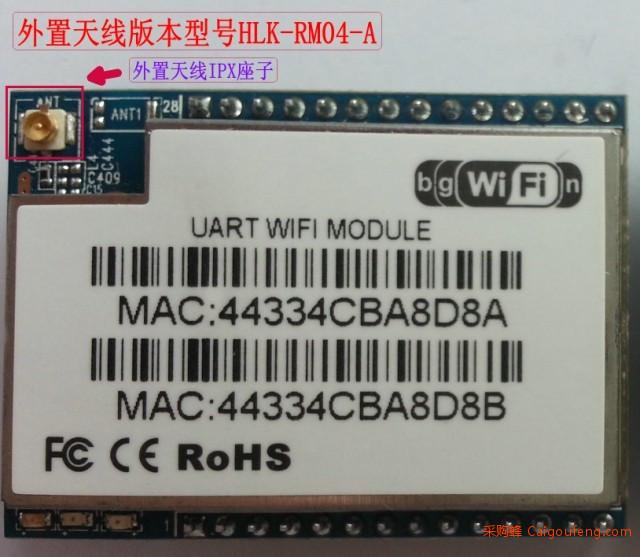

默认是出外置天线版本的，需要陶瓷天线版本的请提出
方案展示：1）：WiFi智能开关解决方案/智能控制方案
//www.hlktech.com/ch/news_show.asp?newsid=62 2）LED无线控制解决方案(WIFI) //www.hlktech.com/ch/news_show.asp?newsid=42 3）墙壁AP方案;墙壁无线路由方案;酒店WIFI设备方案;WIFI开关方案 //www.hlktech.com/ch/news_show.asp?newsid=59 4）移动电源无线路由器方案 //www.hlktech.com/ch/news_show.asp?newsid=60

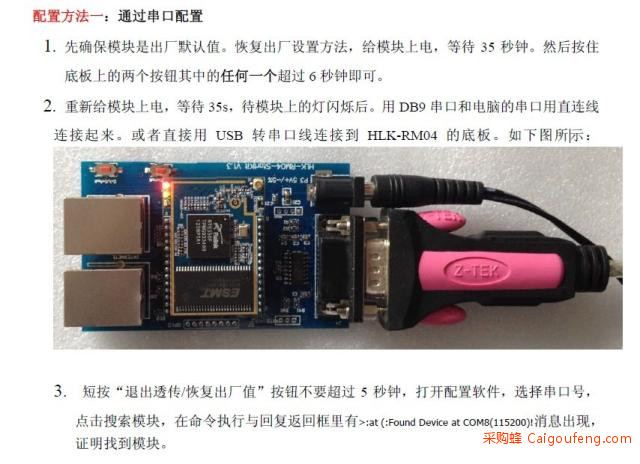

配置参数界面一：

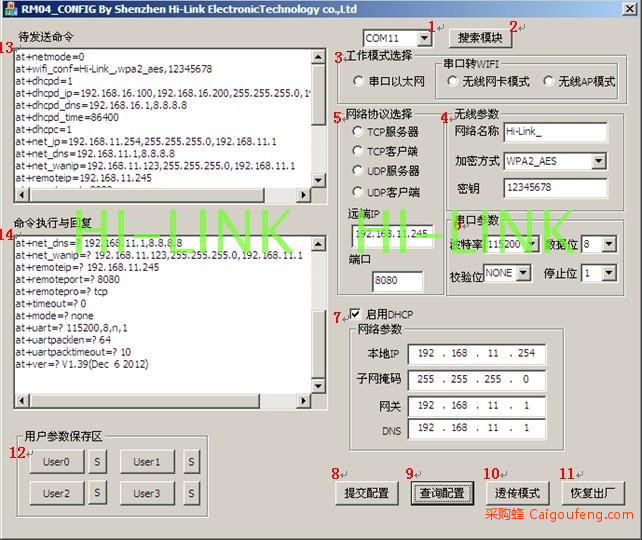

串口配置软件界面

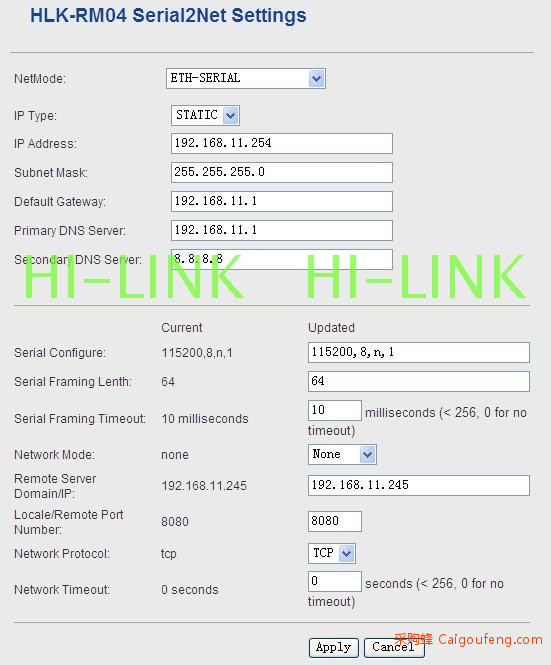

网页配置（进入网页配置方式有两种，1是网线连接进入，2是WIFI连接进入） 英文界面

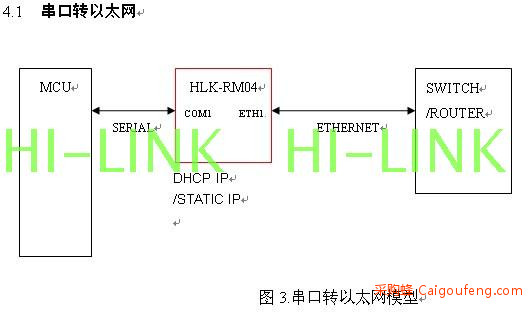

模块功能可以分为4大模式（串口部分）：默认模式、串口转以太网、串口转WIFI CLIENT及串口转WIFI AP。
可提供的资料：
有任何问题可直接联系我们:0755-83575196 QQ：2404701322

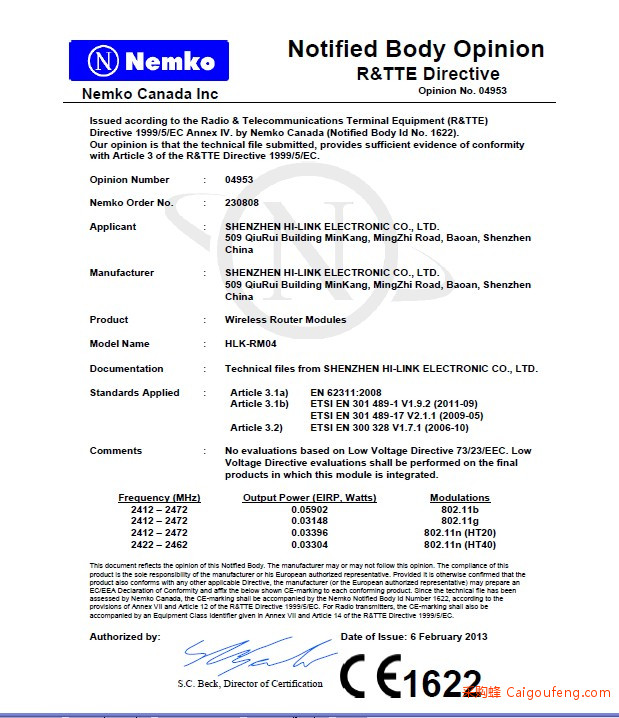

FCC和CE认证：
