深圳市海凌科电子有限公司

Signal Type

Description

1

GPIO1

General GPIO

2

GPIO0

General GPIO

3

GND

Analogue Ground

4

GND

Analogue Ground

5

GND

Analogue Ground

6

GND

Analogue Ground

7

VDD2

Supply Voltage, 3.3V+/-10%

8

GND

Analogue Ground

9

ANT

Antenna Pin

10

GND

Analogue Ground

11

GND

Analogue Ground

12

GND

Analogue Ground

13

GND

Analogue Ground

14

GND

Analogue Ground

15

AN1

Analogue Pin(Reserved)

16

AN2

Analogue Pin(Reserved)

17

AN3

Analogue Pin(Reserved)

18

AN4

Analogue Pin(Reserved)

19

VDD1

Supply Voltage, 3.3V+/-10%

20

GND

Analogue Ground

21

GND

Analogue Ground

22

GND

Analogue Ground

23

GND

Analogue Ground

24

GND

Analogue Ground

25

GND

Analogue Ground

26

GND

Analogue Ground

27

GND

Analogue Ground

28

GND

Analogue Ground

29

RST_N

Reset Module

30

RX

UART RX

31

TX

UART TX

32

LED

Staus LED

33

ES/RST

Exit/Default/Update

34

GPIO2

General GPIO

35

GND

Analogue Ground

36

GND

Analogue Ground

37

GND

Analogue Ground

38

GND

Analogue Ground

深圳市海凌科电子有限公司 普通会员 企业类型： 企业单位 (制造商,贸易商) 经营模式： 制造商,贸易商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： 2009 主     营： APP开发 , 串口WIFI , 无线模块 , 串口转网口 , 路由模块 , 无线网卡 , WIFI模块 , 智能家居 , WIFI开关 , WIFI手执设备 , 蓝牙模块 , Lora模块 , AC-DC电源模块 , DC-DC电源模块 地     址： 中国广东省深圳市宝安区 深圳市龙华新区留仙大道24号彩悦大厦西门三楼 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

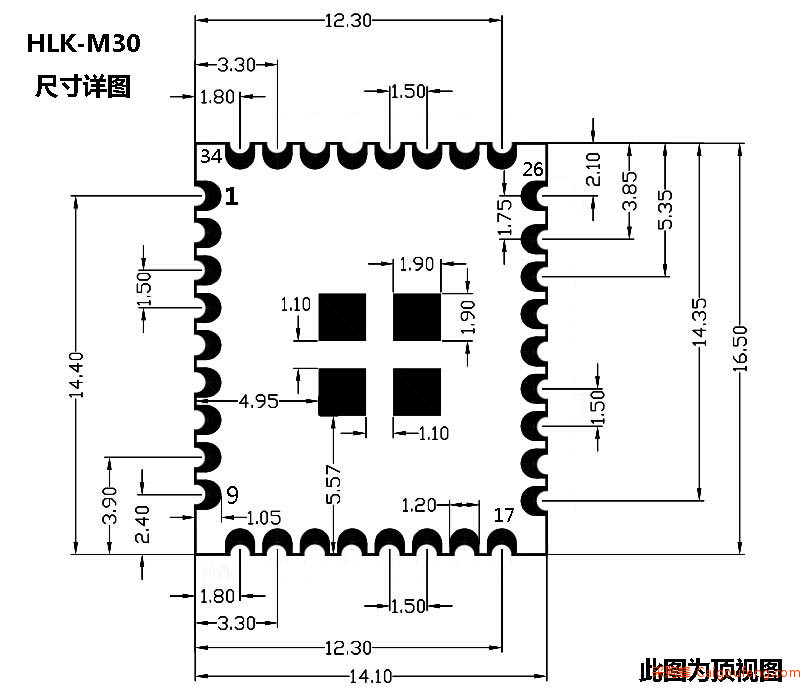

首页 > 供应产品 > 智能家居嵌入式串口WIFI模块、玩具车飞机、安防应用HLK-M30 智能家居嵌入式串口WIFI模块、玩具车飞机、安防应用HLK-M30 点击图片查看原图 产品： 浏览次数：666智能家居嵌入式串口WIFI模块、玩具车飞机、安防应用HLK-M30  单价： 26.00元/片 最小起订量： 1 片 供货总量： 10000 片 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-06-02 10:02 详细信息  2014随着智能家居市场的**式增长，大家普遍认为智能家居是大势所趋，数据家预测2016年智能家居市场将超过万亿，为了分享这块大蛋糕，为了给您的产品插上腾飞的翅膀，串口WIFI模块将是您的**。 深圳市海凌科电子为了适应市场的需求，经过多年的市场经验和技术累积，于2014年年底推出的**智能家居嵌入式串口WIFI模块，型号：HLK-M30。 2014年的串口WIFI市场鱼目混杂，有很多商家为了获取眼前的暴利，推出很多劣质商品来**消费者，请认准勤恳务实的品牌-海凌科。 会说话的不是人  是好的产品   海凌科电子-用产品说话 http://item./item.htm?spm=2013.1.1998246701.1.DMJ9fJ&scm=1007.10152.2215.i40450370891&id=40884192304&pvid=973708bb-9f64-49fe-9100-e7008da13079点击购买   模块特点： 超小体积，大小只有14×16.5×2.25mm（指甲盖大小，不仅尺寸**小串口WIFI模块，而且还是高度**矮的串口WIFI模块） 超低功耗的WIFI模块**省电） 启动时间1秒 **支持802.11 b/g/n协议 支持 市面上所有WIFI加密方式 无需任何用户驱动，对用户单片机只需要当成普通串口使用 支持AP(热点)/STA(WIFI节点) 支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式 支持DHCP DNS HTTP**应用层协议 支持串口AT指令配置  局域网内支持搜索协议查找模块 支持Smartlink智能联网功能，用手机APP控制模块一键连接普通无线路由器 通过CE/FCC认证，符合ROHS标准  尺寸图 针脚定义 Pin 脚定义  Pin No

应用领域：

• 手持设备
• **式的智能家居市场
• 物联网应用
• 工业控制
• 便携式无线通讯产品
• 医疗设备
• 玩具

MTK独有的

智能链接功能（smart link功能），让物联网WIFI模块上电后根据手机内所链接到的家庭路由器，

共享家庭路由器的WIFI账户密码 和链接模式给我们的WIFI模块，让WIFI模块

迅速链接到路由器上，并动态获得IP地址。

  我们提供手机端一键配置的APP和源码，方便客户嵌入到产品中

产品技术规格：

基本参数

网络标准

无线标准：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b

无线传输速率

11n:**高可达150Mbps11g:**高可达54Mbps11b:**高可达11Mbps

接受灵明度

-70dBm(802.11n)

频率范围

2.4-2.4835G

发射功率

12-15DBM

接口

串口、GPIO

天线

天线类型

外接天线

功能参数

WIFI工作模式

无线网卡/无线接入点

无线安全

无线安全功能

64/128/152位WEP加密

WPA-PSK/WPA2-PSK、WPA/WPA2安全机制

串口转网络

**高传输速率

115200bps

TCP连接

**大连接数4

UDP连接

**大连接数4

其它参数

状态指示灯

状态指示

环境标准

工作温度：-20-70℃

工作湿度：10%-90%RH（不凝结）

存储温度：-40-80℃

存储湿度：5%-90%RH（不凝结）

其它性能

频段带宽可选：20MHz、40MHz，自动

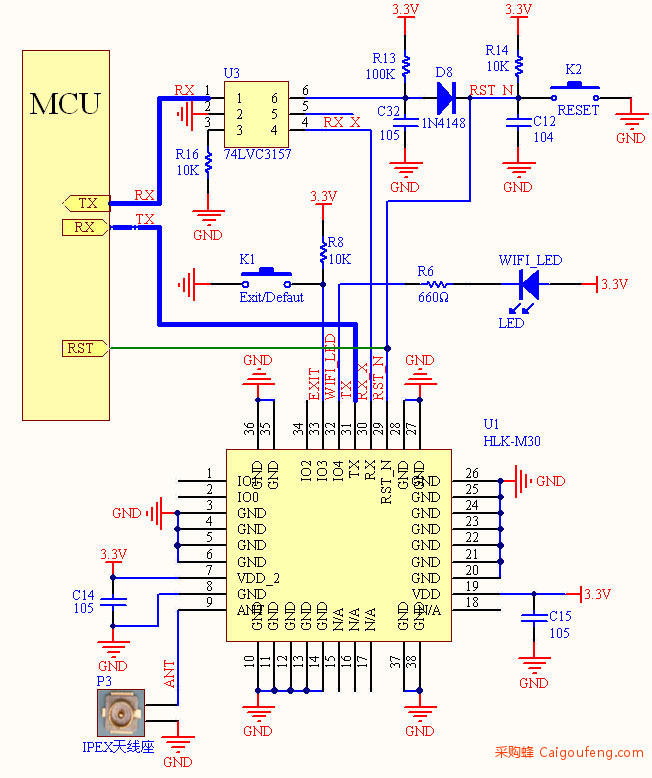

1.1.1 HLK-M30模块应用的典型电路

<说明> ：

1. MCU  用户单片机、串口设备或串口芯片。接口电平为3.3V TTL 。
2. RX/TX  模块串口数据的收、发信号。
3.
4. 74LVC3157(U3)  模拟开关。功能：协助模块启动。
5.
6. RESET(K2）  复位按键，按一下按键，模块会重新启动。
7.
8. WIFI_LED  WIFI指示灯。状态如下：
9. 正常启动：闪烁
10. 连接上网络：熄灭
11. 有数据通信：闪烁
12.
13. Exit/Default (K1)  短按：退出透传。
14. 长按（超过6秒）：恢复出厂设定。
15.
16. IPEX（P3）  IPEX天线座，请确保ANT线阻抗为50欧姆。

HLK-M30模块即可以配置成一个无线STA，也可以配置成AP。从而可以实现串口转WIFI STA及串口转WIFI AP。

〈说明>:

AP：即无线接入点，是一个无线网络的中心节点。通常使用的无线路由器**是一个AP，其它无线终端 可以通过AP相互连接。

STA：即无线站点，是一个无线网络的终端。如笔记本电脑、PDA等。

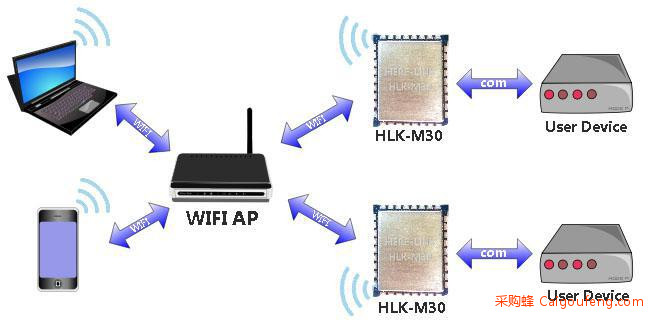

1》工作在STA的模式下

这是一种基木的组网方式，由一个AP和许多STA组成，如下图。其特点是AP处于中心地位，STA之间的相互通信都通过AP转发完成。该模式下，WIFI模块工作在STA(CLIENT)模式。通过适当的设置，COM的数据与WIFI的网路数据相互转换。  如下图

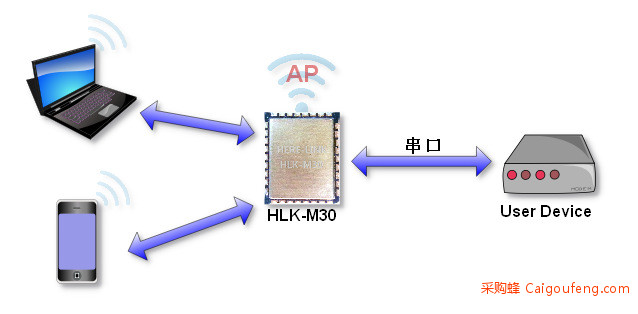

2》 工作在AP的模式下

HLK-M30工作在AP模式下，手机、PAD、电脑等设备可以直接连上模块，可以很方便对用户设备进行控制（如下图）
